30kVA - 5000kVA 480/277V 35kv Transformer Mgħaddas fiż-Żejt

35kV Transformer Mgħaddas Żejthuwa transformer tal-qawwa bi tliet fażijiet premium ottimizzat għal-vultaġġ għoli-isfel f'sistemi AC 50/60Hz bi klassifikazzjonijiet primarji ta' 35kV (jew medda ta' 33-38.5kV).

Jinkorpora conservatur robust jew disinn ta 'tank kompletament issiġillat b'tkessiħ effiċjenti tar-radjatur (istandard ONAN, ONAF mhux obbligatorju), li jiżgura dissipazzjoni termali eċċezzjonali, esklużjoni tal-umdità.

Barra-ratati b'boxxli reżistenti għat-tniġġis-(BIL 170-200kV), gruppi ta' vettur Dyn11/Ynd1, u storbju baxx (<62dB), it provides stable 35kV to secondary voltages (e.g., 10kV/6.3kV/0.4kV) conversion, enhancing grid stability, minimizing transmission losses, and supporting demanding applications in harsh or high-altitude conditions.

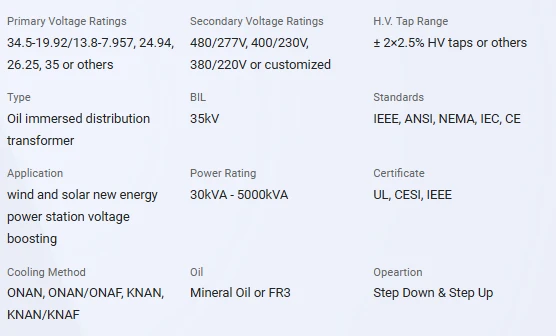

Speċifikazzjonijiet Tekniċi



• Speċifikazzjonijiet Tekniċi tat-Transformer Mgħaddas fiż-Żejt ta '35kV

Qawwa Rated	30kVA - 5000kVA
Klassifikazzjoni tal-Vultaġġ Primarju	2.4 - 34.5kV
Vultaġġ Sekondarju	480/277V 400/230V 380/220V Personalizzat
Frekwenza	50/60Hz
Grupp tal-Vector	Dyn11, Yyn0, Dyn5
Materjal tal-Istralċ	Aluminju/Ram
Effiċjenza	Bħala IEEE, Doe 2016, CAS Std jew Personalizzata
Vultaġġ ta 'impedenza	2% nominali jew 1.1 - 5.75% personalizzati
Altitudni	Inqas minn jew ugwali għal 1,000m jew Personalizzat
Kulur	ANSI 70 Griż ċar/Munsell 7GY3.29/1.5 jew personalizzati, eċċ
Materjal tat-tank	Azzar ħafif, 304 Stainless Steel
Piż taż-Żejt iżolanti	850 kg
Piż Totali	5000 kg
Dimensjonijiet Outline(L×W×H)in.	2650 × 1650 × 2450 (mm)



• Aċċessorji

Bushing HV

Bushing LV

Tektek changer

Gauge tal-livell taż-żejt

Indikatur tat-temperatura taż-żejt

Apparat għat-tnaqqis tal-pressjoni

Gauge tal-vakwu tal-pressjoni

Ganċ tal-irfigħ għal transformer komplut

Pjanċa tal-isem

Radjaturi

Valv ta 'filtrazzjoni ta' fuq taż-żejt

Valv tad-drenaġġ taż-żejt b'kampjun ta '3/8".



Customization Fakultattiv ta '35kV Żejt Mgħaddas Transformer



It-transformer mgħaddas fiż-żejt ta '35kV joffri customization wiesa' biex jaqbel ma' konfigurazzjonijiet preċiżi tal-grilja, karatteristiċi tat-tagħbija, fatturi ambjentali u standards internazzjonali.



Il-kapaċitajiet nominali jvarjaw minn 630kVA sa 25MVA (jew lil hinn għal ħtiġijiet speċjali ta 'substation), b'vultaġġi primarji ta' 35kV (adattabbli għal 33kV/34.5kV/38.5kV) u vultaġġi sekondarji inklużi 10kV, 6.3kV, 6kV, 0.4kV, jew {1 outputs medju/baxx} 0.4kV custom.



Tap changers jipprovdu flessibilità:ċirkwit mitfi-(±5% jew multi-pożizzjoni) għal regolazzjoni fissa jew fuq-tagħbija (OLTC, 9-21 pass) għal kontroll dinamiku tal-vultaġġ f'tagħbijiet varjabbli rinnovabbli jew industrijali.



L-għażliet tal-qalba jinkludu azzar tas-silikon ta' grad-għoli konvenzjonali għal prestazzjoni bilanċjata jew varjanti ta' liga amorfu biex jinkiseb sa 70% ta' tnaqqis ta' telf ta' tagħbija mingħajr-. Materjali tal-istralċ joffru ram ta'-purità għolja għal konduttività u durabilità superjuri jew aluminju għal unitajiet ta' kapaċità kbira-kost-ottimizzati.



Tfassil addizzjonali jinkludi titjib tat-tkessiħ (ONAN għal ONAF b'fannijiet/pompi sfurzati għal talbiet ambjentali għolja jew ta' tagħbija żejda sa +50 grad /-40 grad), żjut iżolanti (minerali, ester naturali għan-nar-żoni suxxettibbli jew eko-sensittivi għal kull IEC 61099), sistemi ta' kostruzzjoni sħiħa u tankbretiċi issiġillar, protezzjoni mill-korrużjoni C5, rinforzi sismiċi, jew klassifikazzjonijiet IP għolja għal ambjenti kostali/mniġġsa.



Aċċessorji jinkludu analiżi onlajn tal-gass maħlul (DGA), sensuri tal-fiber-hot-spot, interfaces RTU/SCADA, apparati li jnaqqsu l-pressjoni b'sinjalazzjoni, konservaturi, u surge arresters. Livelli ta 'impedenza (8-12%), gruppi ta' vettur (Dyn11, YNd1, eċċ.), Insulazzjoni BIL (170-200kV), għażliet ta 'frekwenza (50/60Hz), pakketti ta' soppressjoni tal-istorbju, u konformità ma 'IEC 60076, GB1094, ANSI/IEEE, jew klassijiet ta' effiċjenza reġjonali huma konfigurabbli.



L-esperti tal-inġinerija tagħna jikkollaboraw biex iwasslu soluzzjonijiet ottimizzati għal substations primarji ta’ utilità, riħ/solar step-up/step-down, impjanti tqal tal-minjieri/industrijali, jew applikazzjonijiet tal-metro/ferroviji, li jiffokaw fuq effiċjenza massimizzata, spejjeż minimizzati taċ-ċiklu tal-ħajja, u integrazzjoni affidabbli fit-tul-.



Ippakkjar u Tbaħħir ta '35kV Żejt Mgħaddas Transformer



Tbaħħir ta '35kV Oil Immersed Transformer



Test tal-Manifattur ta '35kV Żejt Mgħaddas Transformer



Test tal-Progress

L-ittestjar tal-progress ta 'transformer mgħaddas fiż-żejt 35kV jibda b'ċertifikazzjoni tal-materjal tal-azzar tas-silikon li jivverifika l-proprjetajiet manjetiċi tal-kisi tal-insulazzjoni tal-kejl tal-uniformità tal-laminazzjoni u l-kwalità tat-tarf permezz ta' teħid ta 'kampjuni Epstein biex jiżgura telf minimu ta' isteresi/eddy imbagħad jiċċekkja l-assemblaġġ tal-qalba multi-ġonot tal-ħoġor tal-pass preċiżi tat-torque tal-ikklampjar u shielding tal-vibrazzjoni.



Il-progress tal-produzzjoni tal-istralċ isegwi l-konduttività tal-konduttività tal-insulazzjoni tat-tgeżwir tad-densità awtomatizzata tal-kontroll tat-tensjoni preċiżjoni tas-saff u l--vultaġġ għoli inter-dawran jifilħu post-istralċ.



Il-progress tal-integrazzjoni tal-coil-qalba jikkonferma l-ispazji kritiċi tal-materjali tal-barriera tat-tmiem-insulazzjoni tat-tidwir u l-istrutturi tal-ikklampjar reżistenti għall-forza elettromanjetika-.



Il-progress tal-kostruzzjoni tat-tank jeżamina l-ispezzjoni tal-ħjata tal-weldjatura ultrasonika/NDT pressjoni żejda idrostatika żżomm (1.5x) preparazzjoni tal-wiċċ grit-blasting multi-kowt epoxy/ħxuna taż-żebgħa.





Testijiet tad-Disinn

It-transformer kollu se jiġi ttestjat wara li tkun lesta l-produzzjoni, l-oġġetti tat-test kif hawn taħt:
♦ Fattur tal-Qawwa tal-Insulazzjoni
♦ Proporzjon, Polarità, u Relazzjoni tal-Fażi
♦ Reżistenza għall-istralċ
♦ Testijiet tal-Impulsi
♦ Fuq it-Test tat-Telf tat-tagħbija
♦ Ebda Test ta 'Telf ta' Tagħbija
♦ Test tan-nixxija
♦ Test tar-Reżistenza għall-Insulazzjoni DC
♦ Transformer Turns Proporzjon/TTR (Vultaġġi Kollha Tap)
♦ Vultaġġ ta 'Impedenza & Telf ta' Tagħbija (Vultaġġ Rated)
♦ Polarità, Relazzjoni 1-Ph / Fażi, 3-Ph (Vultaġġ Rated)
♦ Eċitazzjoni & Nru-Telf ta' Tagħbija (Vultaġġ Rated)
♦ Vultaġġ Applikat
♦ Vultaġġ Indott
♦ Fiż dielettriċi (Hipot)





Test tal-Aċċettazzjoni tal-Fabbrika tat-Transformers

It-telf tat-tagħbija tal-vultaġġ tal-impedenza u d-determinazzjoni tal-effiċjenza shorts sekondarju japplika vultaġġ primarju mnaqqas jikkalkula l-impedenza perċentwali tat-telf tar-ram (8-12%) u t-telf totali f'temperatura speċifikata għal evalwazzjoni ta 'regolazzjoni/tagħbija żejda.

Oil routine tests confirm dielectric strength (>60kV/2.5mm) umdità (<20ppm) acidity and initial DGA profile with no fault gases. Thermal performance indicators verify top-oil/winding temperature rise limits (e.g. <60K/<65K) through simulated or short-duration heat run.

Il-verifiki funzjonali jinkludu l-operat tal-apparat li jnaqqas il-pressjoni Buchholz/settings tal-allarm tat-temperatura tal-isparar tar-relay tal-pressjoni f'daqqa OLTC s-sekwenza tal-intoppi u l-kejl tal-qawwa tal-ħoss (<62dB). Mechanical validation encompasses tank overpressure endurance leak-free integrity bushing coordination and wiring continuity.



Applikazzjoni ta 'transformer ta' 35kV

Huwa adattat għal diversi xenarji magħquda bħal tnaqqis fil-vultaġġ ta 'substation prinċipali ta' 35kV, spinta tal-vultaġġ tal-power station tal-enerġija ġdida tar-riħ u solari, impjant industrijali fuq skala kbira u provvista ta 'enerġija tal-minjieri, netwerk ta' distribuzzjoni ta 'vultaġġ għoli-urban, sistema ta' enerġija tal-port u tal-minjieri, ċentru ta 'tagħbija tqila metallurġika u kimika, hub ta' elettrifikazzjoni ferrovjarja, eċċ.





X'inhu Transformer?

Transformer huwa apparat elettriku użat biex jibdel il-vultaġġ tal-kurrent alternanti (AC). Jaħdem fuq il-prinċipju ta' induzzjoni elettromanjetika, li jikkonverti kurrent ta' vultaġġ għoli-kurrent ta' vultaġġ-baxx jew kurrent ta' vultaġġ-baxx f'kurrent ta' vultaġġ-għoli. It-trasformaturi jintużaw ħafna fit-trażmissjoni tal-enerġija, is-sistemi tad-distribuzzjoni u diversi apparati elettroniċi.



Itlob Kwotazzjoni



Jekk qed tippjana proġett li jeħtieġ a30-5000 kVA Transformer tal-Enerġija Mgħaddas fiż-Żejt, ikkuntattja lil GNEE illum għall-appoġġ professjonali tad-disinn, konsultazzjoni teknika, u fabbrika veloċi-kwotazzjoni diretta.



📩 Ibgħat l-inkjesta tiegħek issa u taħdem direttament ma 'manifattur ta' transformer fdat.
