Qalba Amorfu Permeabilità Għolja Ko-Basata Amorfu Toroidal Core
Oct 10, 2025
Ħalli messaġġ
Ko-Deskrizzjoni tal-Prodott Amorfu Toroidal Core
Qalba Amorfa ta' Permeabilità Għolja Co-Basata Amorfu Toroidal Core hija qalba manjetika (torojdali) forma ta' donut-magħmula minn liga amorfa bbażata fuq il-kobalt-bi struttura atomika każwali li tipprovdi permeabilità manjetika għolja, telf baxx tal-qalba, u manjetostrizzjoni baxxa.
Dan il-materjal jippermetti disinji elettroniċi iżgħar, eħfef, u aktar effiċjenti fl-enerġija-f'applikazzjonijiet ta'-frekwenza għolja bħal provvisti tal-enerġija b'modalità swiċċ-, ilqugħ manjetiku, u ċowk tal-modalità komuni.
Karatteristiċi ewlenin tal-qalba amorfu
- Permeabilità Għolja:
Il-qalba tista 'faċilment tikkonċentra u tidderieġi kampijiet manjetiċi, li twassal għal akkoppjar manjetiku effiċjenti.
- Telf baxx tal-qalba:
L-istruttura atomika każwali tnaqqas b'mod sinifikanti t-telf ta 'enerġija minn kurrenti eddy u isteresi, u tagħmel il-qalba aktar effiċjenti.
- Magnetostriction Baxxa:
Il-materjal huwa kważi insensittiv għall-istress mekkaniku u juri ħoss minimu li jinstema' meta jkun espost għal kampi manjetiċi.
- Forma torojdali:
Il--loop magħluq, forma torojdali timminimizza t-tnixxija tal-fluss manjetiku, li twassal għal akkoppjar manjetiku aħjar u effiċjenza ogħla tas-sistema.
Vantaġġi Amorfu Toroidal Core
Effiċjenza Ogħla:
Telf imnaqqas fil-qalba jippermetti provvisti ta' enerġija u transformers aktar effiċjenti fl-enerġija-.
Żieda fid-Densità tal-Qawwa:
Disinji iżgħar u eħfef huma possibbli meta mqabbla ma 'qlub kristallin tradizzjonali, li jippermettu elettronika aktar kompatta.
Stabbiltà Termali Superjuri:
L-istruttura amorfa toffri stabbiltà termali eċċellenti u hija inqas affettwata minn varjazzjonijiet fit-temperatura.
Ħsejjes Mnaqqsa:
Manjetostrizzjoni baxxa timminimizza l-istorbju li jinstema ', li huwa importanti f'ħafna applikazzjonijiet.
Applikazzjonijiet tal-qalba torojdali amorfu
Dawn il-qlub jintużaw f'diversi applikazzjonijiet fejn l-effiċjenza għolja u d-daqs kompatt huma kritiċi, inklużi: Provvisti tal-enerġija b'modalità -swiċċ ta' frekwenza-għoli (SMPS), filtrazzjoni tal-modalità komuni EMI, Amplifikaturi manjetiċi (MagAmps), Transformers tal-kurrent u transformers tal-polz, u lqugħ u sensuri manjetiċi.
Speċifikazzjonijiet Amorfu Core bbażati fuq Ko-
PROPRJETAJIET MANJETIĊI
Qalba Amorfu bbażata fuq Ko-
|
Oġġett |
Valur ta' referenza |
|
Densità tal-fluss tas-saturazzjoni (25 grad) |
0.58 T |
|
Koeffiċjent manjetostrittiv tas-saturazzjoni (λs) |
<0.2x10-6 |
|
Densità tal-fluss bipolari (25 grad) |
1.15 T |
|
Densità tal-fluss bipolari (90 grad) |
1 T |
|
Proporzjon rettangolari Br/Bs |
Iktar minn jew ugwali għal 96% |
|
Temperatura ta' Curie, (Tc) |
240 grad |
|
Temperatura ta 'tħaddim kontinwu |
90 grad |
|
Dimensjonijiet tal-qalba |
Dimensjonijiet tal-qalba lesti (mm) |
Sezzjoni trasversali effettiva |
It-tul medju effettiv |
Piż tal-qalba |
Fluss totali |
Fluss totali |
Żona effettiva tal-istralċ |
Tul medju tal-coil tar-ram |
Reżistenza għat-trasferiment tas-sħana |
||
|
|
O.D. |
I.D. |
H |
Afe cm2 |
Ife ċm |
mFe g |
Φ ss |
Φ ss, |
ACucm2 |
Icu ċm |
Rth K/W |
|
10x8x4 |
11.6 |
6.5 |
5.1 |
0.032 |
2.83 |
0.7 |
3.7 |
3.2 |
0.082 |
2.01 |
56 |
|
10.1x6.9x4.5 |
11.6 |
5.5 |
6.0 |
0.058 |
2.67 |
1.2 |
6.7 |
5.8 |
0.059 |
2.24 |
57 |
|
12.8x9.5x3.2 |
14.7 |
7.9 |
4.8 |
0.042 |
3.50 |
1.1 |
4.8 |
4.2 |
0.121 |
2.23 |
44 |
|
12x8x4.5 |
14.0 |
6.6 |
6.2 |
0.070 |
3.14 |
1.7 |
8.1 |
7.0 |
0.085 |
2.45 |
47 |
|
12.5x10x5 |
14.0 |
8.5 |
6.8 |
0.050 |
3.53 |
1.4 |
5.8 |
5.0 |
0.140 |
2.56 |
42 |
|
14x8x4.5 |
15.5 |
6.5 |
5.7 |
0.108 |
3.46 |
2.9 |
12.4 |
10.8 |
0.082 |
2.53 |
44 |
|
15x10x4.5 |
17.1 |
7.9 |
6.5 |
0.090 |
3.93 |
2.7 |
10.4 |
9.0 |
0.121 |
2.84 |
37 |
|
10.7x8.2x4.5 |
14.0 |
6.6 |
6.2 |
0.045 |
2.97 |
1 |
5.2 |
4.5 |
0.085 |
2.45 |
47 |
|
16x10x6 |
17.9 |
8.2 |
8.2 |
0.144 |
4.08 |
4.5 |
16.6 |
14.4 |
0.131 |
3.20 |
34 |
|
17.5x12.5x6 |
19.1 |
10.9 |
8.1 |
0.120 |
4.71 |
4.4 |
13.8 |
12.0 |
0.231 |
3.30 |
30 |
|
19x15x5 |
21.2 |
13.0 |
7.3 |
0.080 |
5.34 |
3.3 |
9.2 |
8.0 |
0.329 |
3.17 |
27 |
|
19x15x10 |
21.2 |
13.0 |
12.3 |
0.160 |
5.34 |
6.6 |
18.4 |
16.0 |
0.329 |
4.25 |
24 |
|
20x12.5x8 |
22.6 |
10.3 |
10.2 |
0.240 |
5.10 |
9.4 |
27.6 |
24.0 |
0.206 |
4.05 |
26 |
|
25x20x10 |
27.7 |
17.1 |
12.9 |
0.200 |
7.10 |
10.9 |
23.0 |
20.0 |
0.568 |
4.98 |
18 |
|
25x16x10 |
27.9 |
13.6 |
12.5 |
0.360 |
6.44 |
17.9 |
41.4 |
36.0 |
0.360 |
5.00 |
19 |
|
30x20x10 |
32.8 |
17.6 |
12.5 |
0.400 |
7.85 |
24.2 |
46.0 |
40.0 |
0.602 |
5.40 |
16 |
|
40x25x10 |
43.1 |
22.4 |
18.5 |
0.900 |
10.20 |
70.8 |
103.5 |
90.0 |
0.980 |
7.53 |
11 |
|
40x32x15 |
43.3 |
28.8 |
0.48 |
0.480 |
11.30 |
41.8 |
55.2 |
48.0 |
1.610 |
7.37 |
10 |
Prodotti Dehru GNEE
Gnee jipprovdi qlub tal-ħadid premium lid-dinja. Il-qlub tagħna jistgħu jintgħażlu f'firxa wiesgħa ta 'materjali, forom, applikazzjonijiet, tekniki ta' manifattura, eċċ., biex jissodisfaw it-talbiet differenti tal-klijenti. Esplora l-firxa wiesgħa ta 'prodotti tagħna issa ~
Proċess tal-Manifattura
1. Akkwist ta 'Materja Prima
2. Qtugħ

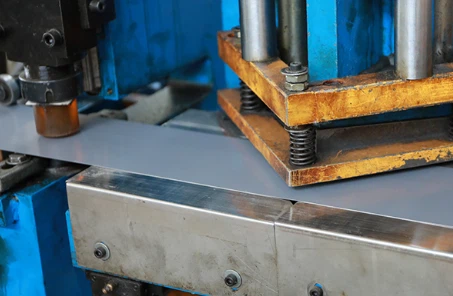

3. Punching

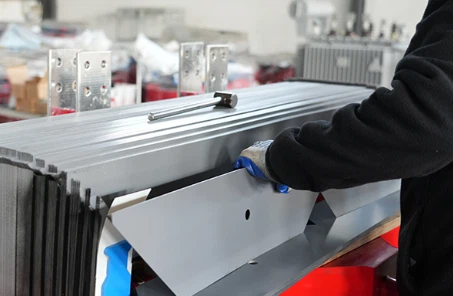

4. Laminazzjoni

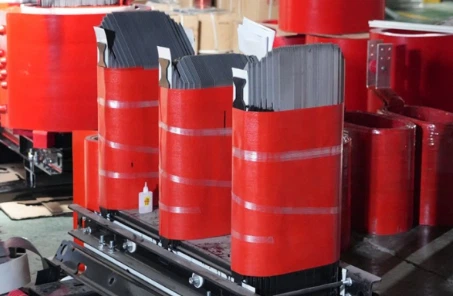

5. Core Forming
6. ittestjar

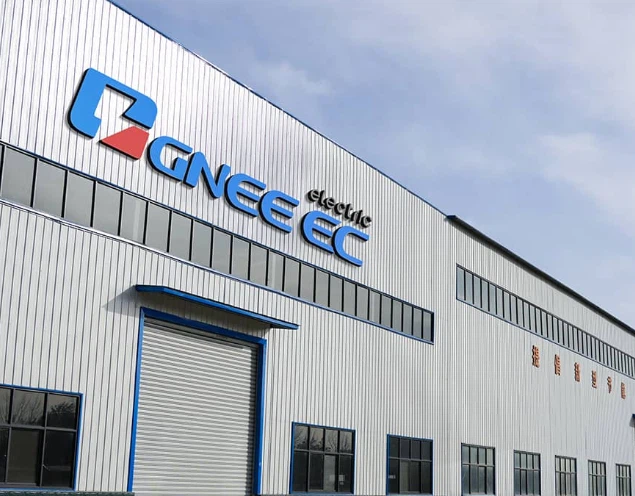

GNEE KE
Imwaqqfa fl-2008 u li tinsab f'Anyang fiċ-Ċina, Gnee Electric hija intrapriża ta '-teknoloġija għolja li tispeċjalizza fir-riċerka u l-manifattura ta' prodotti tal-qalba tal-ħadid.
Il-kumpanija bħalissa tokkupa aktar minn 20,000 metru kwadru u timpjega aktar minn 200 ruħ, inklużi aktar minn 80 professjonist. Wara aktar minn 18-il sena ta 'żvilupp, bnejna l-bażi tal-produzzjoni tal-materjal manjetiku tagħna stess u niżviluppaw, nipproduċu u nbiegħu b'mod indipendenti diversi tipi ta' qlub tal-ħadid. It-tipi komuni jinkludu qlub tal-azzar tas-silikon, qlub tal-mutur, qlub tat-trasformaturi, qlub tal-ħadid torojdali, qlub b'forma speċjali-, qlub tad-dwana, u oħrajn. Il-qlub tagħna huma applikati b'mod wiesa 'f'setturi differenti inklużi transformers, muturi, indutturi reċiproċi, stabilizzaturi tal-vultaġġ, magni tal-iwweldjar, amplifikaturi manjetiċi, u strumentazzjoni, li jipprovdu soluzzjonijiet ewlenin diversi lill-klijenti globali.
30+
Tipi ta' Prodotti
18k+
Klijenti kuntenti
Għaliex Agħżel GNEE EC?
GNEE EC twaqqfet fl-2008, li hija Intrapriża Nazzjonali ta'-teknoloġija u Intrapriża Famuża tad-Ditta fiċ-Ċina, li qed tiżviluppa f'manifattur u fornitur professjonali ta' qlub tal-ħadid ta'-kwalità għolja.
18+
Aktar minn 18-il sena ta 'suċċess fl-industrija tal-qalba tal-ħadid;
Intrapriża Nazzjonali ta'-teknoloġija għolja u Intrapriżi tad-Ditta Famuża fiċ-Ċina;
200+
Aktar minn 200 impjegat;
It-tim ta 'R&D għandu aktar minn 80 inġinier b'esperjenza u t-tim tal-produzzjoni għandu aktar minn 100 persunal tas-sengħa;
35+
Fatturat annwali sa 35 miljun dollaru fis-sena;
Jippossjedi ħafna settijiet ta 'magni awtomatiċi ħafna ta' tkebbib, ittemprar u assemblaġġ;
1,000+
Aktar minn 1000 klijent fis-swieq domestiċi u barranin;
Il-prodotti ewlenin huma esportati lejn aktar minn 70 pajjiż fid-dinja;

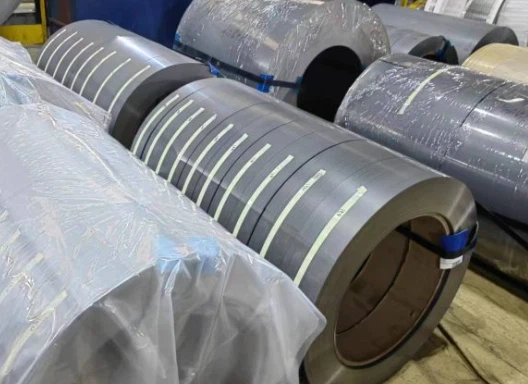

Ħarsa ġenerali tal-fabbrika tal-qalba tal-ħadid Gnee
Iltaqa' mal-Maniġer tal-Bejgħ tagħna
"Il-Qalba tal-Qalba tal-Ħadid, il-Qawwa tat-Tmexxija" - Ara d-Deċiżjoni l-Kbira Tagħna-Dak li jfasslu l-Impjegati Profondament fl-Industrija tal-Materjali Manjetiċi.
Edison Zhang
CEO
Kelly Zhang
General Manager
Alex Cao
Manager tal-Bejgħ
Industriji Servuti
Industrija tal-Karozzi
Enerġija Ġdida

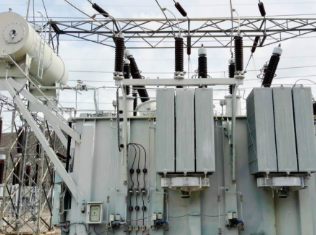

Applikazzjonijiet għat-trasformaturi
